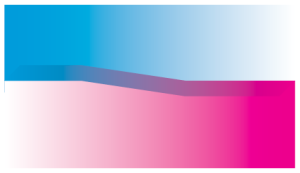

Select this option to implement the sliding gradient trap (a trap that occurs between two gradients). The generated trapping area will have a gradient effect and the direction of the trap will be on both sides in order to make the trap area less noticeable. If this option is not selected, the generated trapping area will  have the gradient effect, but the trapping direction will be consistent and in only one direction.

If you allow sliding, use the box beside it to specify a percentage by which to control sliding traps to create a smooth transition. A setting of 100% will force a sharp change of trapping direction, while 0% will force a constant centerline trap.

The trap direction will use the color sequence in the ink manager for direction of traps, in addition to other trapping setting. The options are:

• In Order: The smaller color sequence number color spreads into the bigger color sequence number color.
• Reverse Order: The larger color sequence number spreads into the smaller color sequence number color.

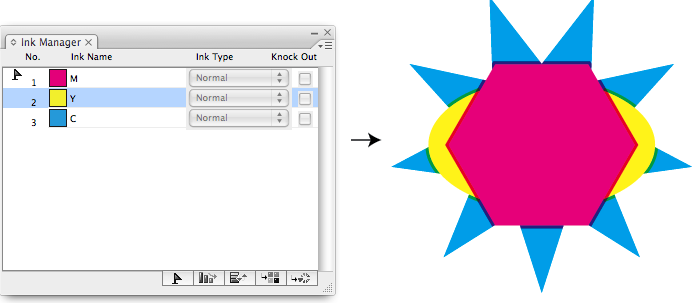

In this example, three colors (C, M, and Y) are arranged according to two different color sequences options, with two different results after color sequence trap is executed.

First color sequence
Second color sequence

When generating trap between ‘A’ color and ‘B’ color and trap direction is from ‘A’ color to ‘B’ color, trap width is larger than the width of ‘B’ color, and ‘C’ color which is located on the other side of ‘B’ color also meets trap condition with ‘A’ color, their trap direction also is from ‘A’ color to ‘C’ color, the final trap effect is that ‘A’ color crossed ‘B’ color into ‘C’ color.


Select this option to automatically optimize the trapping direction.

Optimized shapes is not selected:


Optimized shapes is selected:

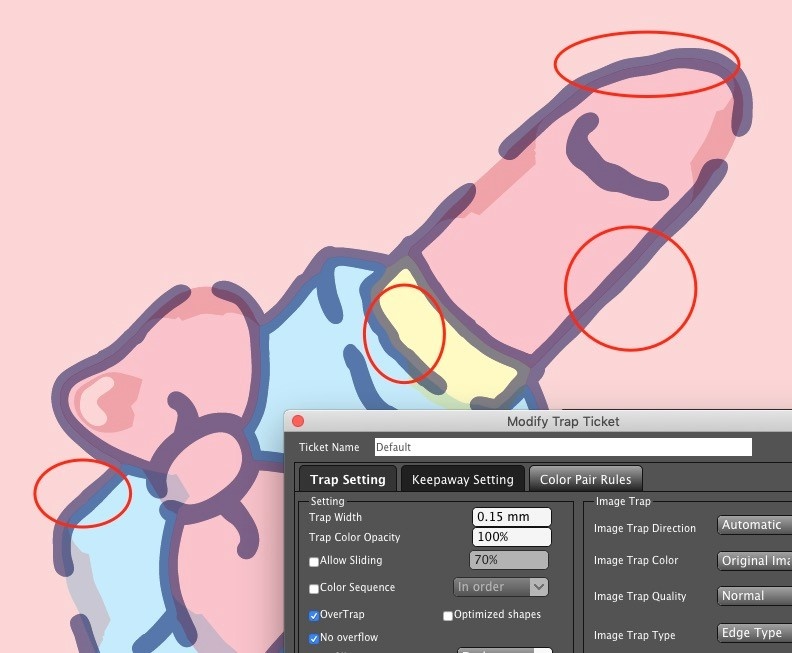

Due to the way that certain files are constructed, traps can overflow beyond the desired area if the No overflow setting is cleared.

To prevent the trap from moving out of the desired trap areas, select the No Overflow setting.

 There are four Trap fill modes:

• Overprint fill: This is the basic trap fill mode. The property of the trap area is overprint.
• Darken: The property of trap area is darken.  Note: Darkened objects maybe cannot be processed correctly.
• Darken Image Trap: If you select the Darken mode, the property of the image trap area is Darken.  Note: After using Darken property, the path of Image trap area will be decreased
• White knockout: The trap area will be filled with normal white color (CMYK is 0). The image shows the before and after of white knockout


If the image transparency is less than the minimum value, trapping will not be generated. Trapping will be generated along the image edge when the transparency value is greater than or equal to the minimum value specified.

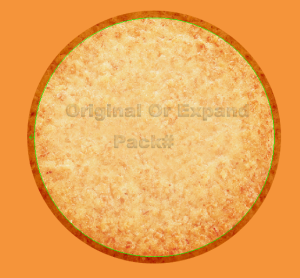

Set the color type of image trap. Options include:

Original Image Color: The result is the image data outside of the clipping mask:

Image Expand Color: The result is the automatically generated data along the image edge. If there is a trim mask outside of the image, the data still will be generated and will not use the original data outside of the trim mask.


The parameter setting range is from 0 mm to 0.5 mm. If the distance (gap) between the two objects is smaller than this set parameter value, then the gap will be filled, and determine the conditions of normal trap or pullback trap to the two padded objects; If the gap width is bigger that the defined value, then it will not fill.

Example 1: Between the C and M color objects there is a Y color object with a width that is smaller than 0.1 pt created through a design error. Set "Maximum Gap = 0.1 pt", then this gap can be filled, and generate accurate trapping.

Original object: A Yellow color flash (gap) is between the Magenta and Cyan color

The effect after the implementation of normal trapping and without setting Maximum Gap.

The effect after the implementation of normal trapping and padding with setting Maximum Gap = 0.1 pt.

Example 2: There is a fine line (gap) with a width smaller than 0.1pt created through a design error. By setting "Maximum Gap = 0.1 pt", area can be padded, and generate accurate trapping.


Original object: A fine line (gap) is between the two Y color areas.


The effect after the implementation of normal trapping and without setting Maximum Gap.

The effect after the implementation of normal trapping and padding with the setting Maximum Gap = 0.1 pt.

This parameter is used to set the termination position of the trapping area, to prevent the trapping area over the border of a trapped object and creating a significant change to the trap area. There are two options:

• On Edge The trapping area ends at the outside edges of the object being trapping into.
• On Center. The trapping area ends at the center between the trapping object and object being trapped into.

 The original file before trapping

 The trapping effect of On Edge
 The trapping effect of On Center

This parameter is used to set the contour shape of the trapping area entering into another object. Options include:

• Square: Generate a right-angle endpoint
• Round: Generate a round-angle endpoint
• Object dependant: Based on the light-colored object to extend
  The original file before trapping
  The trapping effect of Square
  The trapping effect of Round
  The trapping effect of Object dependant

Wählen Sie diese Option aus, um die Verschiebung des Farbverlaufs der Überfüllung zu implementieren. Der erzeugte Überfüllungsbereich hat einen Farbverlaufseffekt, und die Überfüllungsrichtung liegt auf beiden Seiten, um den Überfüllungsbereich weniger auffällig zu gestalten. Wenn diese Option nicht ausgewählt ist, hat der erzeugte Überfüllungsbereich den Farbverlaufseffekt, aber die Überfüllungsrichtung ist konsistent und verläuft nur in einer Richtung.

Die Überfüllungsrichtung verwendet die Farbsequenz im Druckfarbenmanager für die Richtung der Überfüllungen zusätzlich zu einer anderen Überfüllungseinstellung. Die folgenden Optionen sind verfügbar:

• Der Reihe nach: Die Farbe der kleineren Farbsequenznummer breitet sich in die Farbe der größeren Farbsequenznummer aus.
• Umgekehrte Reihenfolge: Die Farbe der größeren Farbsequenznummer breitet sich in die Farbe der kleineren Farbsequenznummer aus.

In diesem Beispiel sind drei Farben (C, M und Y) entsprechend den zwei verschiedenen Farbsequenzoptionen angeordnet, wobei zwei verschiedene Ergebnisse nach der Farbsequenzüberfüllung ausgeführt werden.

Erste Farbsequenz
Zweite Farbsequenz

Beim Erzeugen einer Überfüllung zwischen Farbe „A“ und Farbe „B“ mit Überfüllungsrichtung von „A“ nach „B“ ist die Überfüllungsbreite größer als die Breite von Farbe „B“, und Farbe „C“, die sich auf der anderen Seite von Farbe „B“ befindet, erfüllt ebenfalls die Überfüllungsbedingung mit Farbe „A“. Die Überfüllungsrichtung ist somit von Farbe „A“ zu Farbe „C“, und der endgültige Überfüllungseffekt ist, dass Farbe „A“ über Farbe „B“ und in Farbe „C“ kreuzt.


Wählen Sie diese Option aus, um die Überfüllungsrichtung automatisch zu optimieren.

Optimierte Formen sind nicht ausgewählt:


Optimierte Formen sind ausgewählt:

Aufgrund der Art und Weise, in der bestimmte Dateien aufgebaut sind, können Überfüllungen über den gewünschten Bereich hinaus laufen, wenn die Einstellung Kein Überlauf aufgehoben wird.

Um zu verhindern, dass die Überfüllung über die gewünschten Überfüllungsbereiche hinausgeht, wählen Sie die Einstellung Kein Überlauf.

 Es gibt vier Modi der Überfüllungsfüllung:

• Überdruckfüllung: Dies ist der grundlegende Überfüllungsfüllmodus. Die Eigenschaft des Überfüllungsbereichs ist Überdrucken.
• Abdunkeln: Die Eigenschaft des Überfüllungsbereichs ist Abdunkeln.  Hinweis: Abgedunkelte Objekte können nicht korrekt verarbeitet werden.
• Bildüberfüllung abdunkeln: Wenn Sie den ModusAbdunkeln auswählen, lautet die Eigenschaft des BildüberfüllungsbereichsAbdunkeln.  Hinweis: Nach Verwendung der Abdunklungseigenschaft wird der Pfad des Bildüberfüllungsbereichs verringert.
• Weiße Objekte sind ausstanzend: Der Überfüllungsbereich wird mit der normalen weißen Farbe gefüllt (CMYK ist 0). Das Bild zeigt den Zustand vor und nach Ausstanzen der weißen Objekte.


Legen Sie den Farbtyp der Bildüberfüllung fest. Die Optionen lauten:

Ursprüngliche Bildfarbe: Das Ergebnis ist, dass die Bilddaten außerhalb der Beschneidungsmaske angeordnet sind:

Bilderweiterungsfarbe: Das Ergebnis ist, dass die automatisch erzeugten Daten entlang der Bildkante angeordnet sind. Wenn eine Beschneidungsmaske außerhalb des Bilds vorhanden ist, werden die Daten weiterhin erzeugt, und die Originaldaten außerhalb der Beschneidungsmaske werden nicht verwendet.


Der Parametereinstellungsbereich liegt zwischen 0 mm und 0,5 mm. Wenn der Abstand (die Lücke) zwischen den beiden Objekten kleiner ist als der hier eingestellte Parameterwert, wird die Lücke gefüllt, und die Bedingungen der normalen Überfüllung oder der Rückzugsüberfüllung auf die beiden aufgefüllten Objekte werden ermittelt. Wenn die Lückenbreite größer als der festgelegte Wert ist, wird sie nicht gefüllt.

Beispiel 1: Zwischen den Farbobjekten C und M ist ein Farbobjekt Y mit einer Breite von weniger als 0,1 pt vorhanden, die durch einen Designfehler erzeugt wurde. Wenn Sie „Maximale Lücke = 0,1 pt“ einstellen, kann diese Lücke gefüllt und eine genaue Überfüllung erzeugt werden.

Ursprüngliches Objekt: Ein gelber Farbblitz (Lücke) befindet sich zwischen den Farben Magenta und Cyan.

Effekt nach der Implementierung der normalen Überfüllung und ohne Einstellung vonMaximale Lücke.

Effekt nach der Implementierung der normalen Überfüllung und des Auffüllens mit der Einstellung „Maximale Lücke = 0,1 pt“.

Beispiel 2: Eine feine Linie (Lücke) mit einer Breite von weniger als 0,1 pt ist vorhanden, die durch Designfehler erzeugt wurde. Mit Hilfe der Einstellung „Maximale Lücke = 0,1 pt“ kann der Bereich aufgefüllt und eine genaue Überfüllung erzeugt werden.


Ursprüngliches Objekt: Eine feine Linie (Lücke) liegt zwischen den beiden Y-Farbbereichen.


Effekt nach der Implementierung der normalen Überfüllung und ohne Einstellung vonMaximale Lücke.

Effekt nach der Implementierung der normalen Überfüllung und des Auffüllens mit der Einstellung „Maximale Lücke = 0,1 pt“.

Mit diesem Parameter wird die Beendigungsposition des Überfüllungsbereichs festgelegt, um zu verhindern, dass der Überfüllungsbereich über dem Rand eines überfüllten Objekts liegt und eine erhebliche Änderung des Überfüllungsbereichs zu verursachen. Sie haben die Wahl zwischen zwei Optionen:

• An KanteDer Überfüllungsbereich endet an den Außenkanten des zu überfüllenden Objekts.
• In Mitte. Der Überfüllungsbereich endet in der Mitte zwischen dem überfüllenden Objekt und dem zu überfüllenden Objekt.

 Originaldatei vor dem Überfüllen

 Überfüllungseffekt vonAn Kante
 Überfüllungseffekt vonIn Mitte

Mit diesem Parameter wird die Konturform des Überfüllungsbereichs festgelegt, der in ein anderes Objekt eingeht. Die Optionen lauten:

• Quadrat: Erzeugen eines rechtwinkligen Endpunkts
• Rund: Erzeugen eines vollwinkligen Endpunkts
• Objektabhängig: Basiert auf dem zu erweiternden hellfarbigen Objekt
  Originaldatei vor dem Überfüllen
  Überfüllungseffekt vonQuadrat
  Überfüllungseffekt vonRund
  Überfüllungseffekt vonObjektabhängig

Sélectionnez cette option pour exécuter le recouvrement d'un gradient coulissant. La zone de recouvrement générée aura un effet de gradient et la direction du recouvrement se fera des deux côtés afin de rendre la zone de recouvrement moins repérable. Si vous ne sélectionnez pas cette option, la zone de recouvrement générée sera munie d'un effet de gradient, mais la direction du recouvrement sera cohérente et ne se fera que dans une seule direction.

La direction du recouvrement utilisera la séquence de couleur dans le gestionnaire d'encre pour la direction des recouvrements en plus des autres paramètres de recouvrement. Les options disponibles sont les suivantes :

• Dans l'ordre : La couleur du numéro de séquence de couleur le plus petit s'étend dans la couleur du numéro de séquence de couleur le plus grand.
• Ordre inversé : Le plus grand numéro de séquence de couleur s'étend dans la couleur du numéro de séquence de couleur le plus petit.

Dans cet exemple, trois couleurs (C, M et J) sont organisées selon deux options de séquence de couleur différentes avec deux résultats différents une fois le recouvrement de la séquence de couleur exécuté.

Première séquence de couleur
Deuxième séquence de couleur

Lorsque vous générez un recouvrement entre la couleur « A » et la couleur « B » et que la direction du recouvrement va de la couleur « A » à la couleur « B », la largeur du recouvrement est plus importante que la largeur de la couleur « B » et la couleur « C » qui est située de l'autre côté de la couleur « B » remplit également la condition de recouvrement de la couleur « A ». La direction du recouvrement va également de la couleur « A » à la couleur « C » et l'effet est que la couleur « A » croise la couleur « B » dans la couleur « C ».


Sélectionnez cette option pour optimiser automatiquement la direction du recouvrement.

Les formes optimisées ne sont pas sélectionnées :


Les formes optimisées sont sélectionnées :

En raison de la manière dont certains fichiers sont construits, des recouvrements peuvent déborder au-delà de la zone désirée si le paramètre Aucun débordement n'est pas sélectionné.

En raison de la manière dont certains fichiers sont construits, des recouvrements peuvent déborder au-delà de la zone désirée si le paramètre Aucun débordement n'est pas sélectionné.

 Quatre modes de remplissage de recouvrement existent :

• Remplissage de surimpression : Il s'agit du mode de remplissage de recouvrement de base. La propriété de la zone de recouvrement est surimpression.
• Assombrir : La propriété de la zone de recouvrement est assombrie.  Remarque : Les objets assombris peuvent ne pas être traités correctement.
• Recouvrement d'image assombrie : Si vous sélectionnez le mode Assombrir, la propriété de la zone de recouvrement d'image est Assombrie.  Remarque : Après utilisation de la propriété Assombrir, le chemin de la zone de recouvrement de l'image sera réduit
• Blanc en défonce : La zone de recouvrement sera remplie avec une couleur normale blanche (le CMJN est de 0). L'image montre le blanc en défonce avant et après


Définit le type de couleur de recouvrement de l'image. Options disponibles :

Couleur de l'image originale : Cela a pour résultat les données de l'image en dehors du masque de détourage :

Couleur d'agrandissement de l'image : Cela a pour résultat les données générées automatiquement le long des bords de l'image. Si un masque de rognage se trouve en dehors de l'image, les données seront toujours générées et n'utiliseront pas les données originales en dehors du masque de rognage.


La valeur de configuration du paramètre est comprise entre 0 et 0,5 mm. Si la distance (l'intervalle) entre les deux objets est inférieure à cette valeur de paramètre définie, alors l'écart sera rempli et déterminera les conditions du recouvrement normal ou du recouvrement en retrait des deux objets de remplissage. Si la largeur d'intervalle est supérieure à la valeur définie, alors il ne sera pas rempli.

Exemple 1 : Entre les objets de couleur C et M se trouve un objet de couleur M dont la largeur est inférieure à 0,1 pt, créé en raison d'une erreur lors du design. Paramétrez « écart maximum = 0,1 pt ». Cet écart sera alors rempli et générera un recouvrement précis.

Objet d'origine : Un flash de couleur jaune (intervalle) se trouve entre la couleur cyan et la couleur magenta

L'effet après la mise en place du recouvrement normal et sans paramètre Écart maximum.

L'effet après la mise en place du recouvrement normal et en remplissant avec le paramètre Écart maximum = 0,1 pt.

Exemple 2 : Il y a une fine ligne (intervalle) dont la largeur est inférieure à 0,1 pt créée à cause d'une erreur de conception. En définissant « Écart maximum = 0,1 pt », la zone peut être remplie et générer un recouvrement précis.


Objet d'origine : Une fine ligne (intervalle) se trouve entre les deux zones de couleur Y.


L'effet après la mise en place du recouvrement normal et sans paramètre Écart maximum.

L'effet après la mise en place du recouvrement normal et en remplissant avec le paramètre Écart maximum = 0,1 pt.

Ce paramètre est utilisé pour configurer la position finale de la zone de recouvrement, pour empêcher la zone de recouvrement sur le coin d'un objet recouvert et créer une modification significative à la zone de recouvrement. Vous avez le choix entre deux options :

• Sur le bord La zone de recouvrement se termine sur les bordures extérieures de l'objet recouvert.
• Au centre. La zone de recouvrement se termine au centre entre l'objet de recouvrement et l'objet recouvert.

 Le fichier original avant recouvrement

 L'effet de recouvrement Sur le bord
 L'effet de recouvrement Au centre

Ce paramètre est utilisé pour définir la forme du contour de la zone de recouvrement entrant dans un autre objet. Options disponibles :

• Carré : Générer une fin à angle droit
• Arrondi : Générer une fin arrondie
• Dépendance de l'objet : En fonction de l'objet de couleur claire à élargir
  Le fichier original avant recouvrement
  L'effet de recouvrement est Carré
  L'effet de recouvrement est Arrondi
  L'effet de recouvrement est dépendant de l'objet

Seleccione esta opción para implementar el solapamiento de gradiente deslizante. El área de solapamiento generada tendrá un efecto de gradiente y la dirección del solapamiento será en ambos lados para que el área de solapamiento sea menos apreciable. Si no se selecciona esta opción, el área de solapamiento generada tendrá el efecto de gradiente, pero la dirección de solapamiento será coherente y en una sola dirección.

La dirección de solapamiento utilizará la secuencia de color del Administrador de tintas para la dirección de los solapamientos, además de otras configuraciones de solapamiento. Las opciones son:

• En orden: El color con número más pequeño de la secuencia de color se extiende dentro del color con número más grande de la secuencia de color.
• Orden inverso: El número más grande de la secuencia de color se extiende dentro del color con número más pequeño de la secuencia de color.

En este ejemplo, los tres colores (C, M e Y) está dispuestos según las dos opciones diferentes de secuencias de color, con dos resultados diferentes después de que se ejecute el solapamiento de secuencia de color.

Primera secuencia de color
Segunda secuencia de color

Cuando se genera solapamiento entre el color "A" y el color "B" y la dirección de solapamiento es del color "A" al color "B", la anchura de solapamiento es mayor que la anchura del color "B", y el color "C" que se encuentra en el otro lado del color "B" también cumple la condición de solapamiento con el color "A", su dirección de solapamiento también es del color "A" al color "C", el efecto de solapamiento final es que el color "A" ha atravesado el color "B" hasta el color "C".


Seleccione esta opción para optimizar automáticamente la dirección de solapamiento.

Formas optimizadas no se ha seleccionado:


Formas optimizadas se ha seleccionado:

Debido a la forma en que se crean determinados archivos, los solapamientos pueden desbordar el área deseada si se borra la configuración Sin desbordamiento.

Para evitar que el solapamiento se salga de las áreas de solapamiento deseadas, seleccione la configuración Sin desbordamiento.

 Hay cuatro modos de Relleno de solapado:

• Relleno de sobreimpresión: Este es el modo de relleno de solapado básico. La propiedad del área de solapado es sobreimprimir.
• Oscurecer: La propiedad del área de solapado es oscurecer.  Nota: Puede que los objetos oscurecidos no se procesen correctamente.
• Oscurecer solapado de imagen: Si selecciona el modo Oscurecer, la propiedad del área de solapado de imagen es Oscurecer.  Nota: Después de utilizar la propiedad Oscurecer, la ruta del área de solapado de imagen se reduce.
• Reserva de color blanco: El área de solapado se rellenará con color blanco normal (CMYK es 0). La imagen muestra el antes y el después de la reserva de color blanco.


Establezca el tipo de color de solapado de imagen. Entre las opciones se incluyen:

Color de la imagen original: El resultado corresponde a los datos de imagen fuera de la máscara de recorte:

Color de expansión de imagen: El resultado corresponde a los datos generados automáticamente a lo largo del borde de la imagen. Si hay una máscara de recorte fuera de la imagen, los datos se generarán y no se utilizarán los datos originales fuera de la máscara de recorte.


El intervalo de configuración del parámetro varía entre 0 mm y 0,5 mm. Si la distancia (espacio) entre los dos objetos es más pequeña que el valor establecido para este parámetro, el espacio se rellenará, y se determinarán las condiciones de solapado normal o solapado de retirada de los dos objetos sustituibles. Si la anchura del espacio es mayor que el valor definido, no se rellenará.

Ejemplo 1: Entre los objetos de colores C y M hay un objeto de color Y con una anchura menor que 0,1 pt creado por un error de diseño. Establezca "Espacio máximo = 0,1 pt" para que este espacio se rellene y se genere un solapamiento preciso.

Objeto original: Hay un destello (espacio) de color amarillo entre los colores magenta y cian.

El efecto después de la implementación del solapamiento normal y sin configurar Espacio máximo.

El efecto después de la implementación del solapamiento normal y relleno con configuración de Espacio máximo = 0,1 pt.

Ejemplo 2: Hay una línea fina (espacio) con una anchura menor que 0,1 pt que se ha creado por un error de diseño. Al configurar "Espacio máximo = 0,1 pt", el área se puede rellenar y generarse un solapamiento preciso.


Objeto original: Hay una línea fina (espacio) entre las dos áreas de color Y.


El efecto después de la implementación del solapamiento normal y sin configurar Espacio máximo.

El efecto después de la implementación del solapamiento normal y relleno con configuración de Espacio máximo = 0,1 pt.

Este parámetro se utiliza para establecer la posición de terminación del área de solapamiento, para evitar el área de solapamiento sobre el borde de un objeto solapado y crear un cambio significativo en el área de solapamiento. Hay dos opciones:

• En el borde El área de solapamiento finaliza en los bordes exteriores del objeto que se va a solapar.
• En el centro. El área de solapamiento finaliza en el centro entre el objeto de solapamiento y el objeto que se va a solapar.

 El archivo original antes del solapamiento

 El efecto de solapamiento de En el borde
 El efecto de solapamiento de En el centro

Este parámetro se utiliza para establecer la forma del contorno del área de solapamiento que entra en otro objeto. Entre las opciones se incluyen:

• Cuadrado: Se genera un extremo en ángulo recto.
• Redondo: Se genera un extremo en ángulo redondo.
• Depende del objeto: La extensión se basa en el objeto de color claro.
  El archivo original antes del solapamiento
  El efecto de solapamiento de Cuadrado
  El efecto de solapamiento de Redondo
  El efecto de solapamiento de Depende del objeto

选择此选项以实施调整梯度陷印（在两个梯度之间发生的陷印）。生成的陷印区域将具有梯度效果，陷印的方向将位于两侧，以便不易察觉到陷印区域。如果未选择此选项，则生成的陷印区域将具有梯度效果，但陷印方向将一致且仅在一个方向上。

如果允许调整，请使用旁边的框来指定一个百分比，以控制调整陷印并形成平滑过渡。设置为 100% 时，会强制陷印方向发生剧烈变化，而 0% 则会强制中心线陷印保持不变。

除了其他陷印设置外，陷印方向还将使用油墨管理器中的颜色序列作为陷印方向。   这些选项为：

• 顺序：颜色序列编号较小的颜色会外扩到颜色序列编号较大的颜色中。
• 逆序：颜色序列编号较大的颜色会外扩到颜色序列编号较小的颜色中。

在此例中，三种颜色（C、M 和 Y）根据两种不同的颜色序列选项排列，在执行颜色序列陷印后，将产生两种不同的结果。

第一种颜色序列
第二个颜色序列

当在“A”色和“B”色之间生成陷印且陷印方向是“A”色到“B”色时，陷印宽度大于“B”色的宽度，而位于“B”色另一侧的“C”色也满足“A”色的陷印条件时，其陷印方向也是从“A”色到“C”色，最终陷印效果为“A”色穿过“B”色扩入“C”色。


选择此选项可自动优化陷印方向。

未选择最佳化图形：


已选择最佳化图形：

由于某些文件的构建方式，如果未选中无溢出设置，则陷印可能溢出到所需区域以外。

要防止陷印移出所需的陷印区域，请选择无溢出设置。

 有四种陷印填充模式：

• 叠印填充：这是基本的陷印填充模式。陷印区域的属性为叠印。
• 变暗：陷印区域的属性为变暗。  注意：可能无法正确处理变暗的对象。
• 变暗图像陷印：如果选择变暗模式，则图像陷印区域的属性为变暗。  注意：使用“变暗”属性后，图像陷印区域的路径将减小
• 白色镂空：陷印区域将使用常规白色（CMYK 为 0）填充。此图显示了白色镂空前后的效果


设置图像陷印的颜色类型。选项包括：

原始图像颜色：结果为剪切蒙版之外的图像数据：

图像扩展颜色：结果为沿着图像边缘自动生成的数据。如果图像外部有裁切蒙版，则仍将生成数据，且不会在裁切蒙版外部使用原始数据。


参数设置范围为 0 mm 至 0.5 mm。如果两个对象之间的距离（间隙）小于此设置参数值，则会填充间隙，并确定两个填充对象的正常陷印或回拉陷印条件；如果间隙宽度大于定义值，则不会填充。

例 1：在 C 色和 M 色对象之间有一个宽度小于 0.1 pt 的 Y 色对象，该对象由设计误差产生。设置“最大间隙 = 0.1 pt”则可以填充此间隙并生成准确的陷印。

原始对象：品红色和青色之间有一道黄色细纹（间隙）

实施正常陷印且不设置最大间隙时的效果。

实施正常陷印且使用设置“最大间隙 = 0.1 pt”填充后的效果。

例 2：设计误差造成了一条宽度小于 0.1pt 的细线（间隙）。通过设置“最大间隙 = 0.1 pt”则可以填充该区域并生成准确的陷印。


原始对象：两个 Y 色区域之间有一条细线（间隙）。


实施正常陷印且不设置最大间隙时的效果。

实施正常陷印且使用设置“最大间隙 = 0.1 pt”填充后的效果。

此参数用于设置陷印区域的终止位置，以防止陷印区域超出陷印对象的边界并对陷印区域产生巨大变化。有两个选项：

• 位于边缘陷印区域在被陷印对象的外边缘结束。
• 位于中心。陷印区域在陷印对象和被陷印对象之间的中心结束。

 陷印前的原始文件

 位于边缘的陷印效果
 位于中心的陷印效果

此参数用于设置陷印区域进入另一个对象的轮廓形状。选项包括：

• 方形：生成直角端点
• 圆形：生成圆角端点
• 依赖对象：基于要外扩的浅色物体
  陷印前的原始文件
   方形的陷印效果
   圆形的陷印效果
   依赖对象的陷印效果
